Schleppmesser Plugin
Dieses Plugin bringt die Funktionen des Schleppmesser Skripts in ein bedienerfreundliches Plugin.
Mit dem plugin wird die Fräse mit einem eingespannten Schleppmesser zum Folienplotter. Da nur die Folie und nicht die Abdeckfolie durchgeschnitten wird, muss die Folie auf eine gerade Unterlage gespannt werden.
| Programmierer: |
Billt, EddyCurrent |
| Version/Datum: | V 7.0 - date 12 February 2024 |
| Downloads: | DownLoad V7 nur für V1.0 |

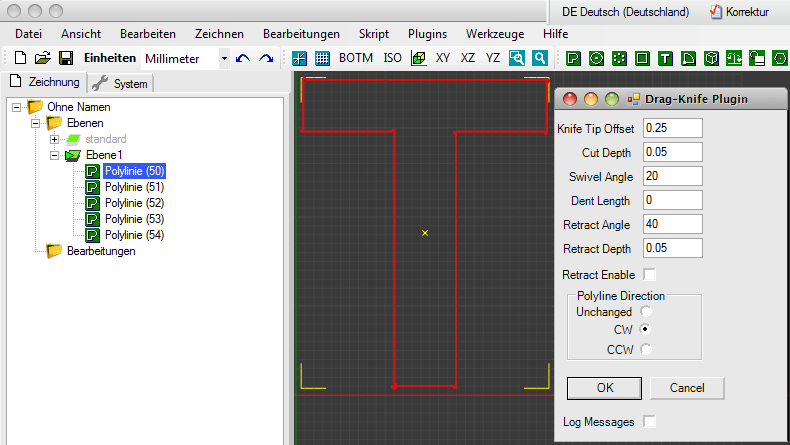

| Dokumentation: | Anwendung: Installation: Das Plugin wird entpackt und in den Ordner Plugins im Programmverzeichnis kopiert. Nach einem Neustart von CamBam wird das Plugin im Plugin Menü angezeigt. Achtung: Alle zu schneidenden Linien müssen Polylinien sein. Texte, Polyrechtecke, Kreise oder Bögen müssen vor dem Schneiden in Polylinien konvertiert werden. Folgende Werte müssen eingetragen werden: • KnifeTipOffset = der Versatz der Spitze des Schleppmessers • CutDepth = Die Schnitttiefe. Der Wert entspricht der Dicke der Folie ohne Abdeckpapier. Um zu verhindern das in das Abdeckpapier hinein geschnitten wird kann dieser Wert angepasst werden. • SwivelAngle = Dieser Winkel ist ein Präzisionsfaktor für die Erzeugung der Kompensation. Ist ein Winkel zwischen zwei Segmenten kleiner als der • DentLength = Um kleine "Zähne" zu verhindern wird dieser Wert verwendet. Ist ein Segment kürzer als dieser Wert wird keine Kompensation errechnet. Standardwert ist 0 • RetractEnable = Soll das Messer am Schnittende zurückgezogen werden wird dieser Wert gesetzt. 1 schaltet den Rückzug ein, 0 schaltet den Rückzug aus. • RetractAngle = Der Winkel für den Rückzug wird verwendet wenn RetractEnable auf 1 gesetzt ist. Ist ein Winkel zwischen zwei Segmenten größer als • RetractDepth = Die Höhe des Rückzugs. der Wert entspricht in der Regel 1/2 der Schnitttiefe. • Polyline direction: Erlaubt die Richtung beim Schneiden zu bestimmen (CW = UZS, CCW = Gegen UZS) Das Plugin erzeugt neue Polylinien mit der Kompensation für das Schleppmesser. • Es ist sinnvoll vor der Erzeugung der Schneidelinien eine neue aktive Ebene zu erzeugen auf denen sich die neuen Linien sammeln. Vor Beginn der Bearbeitung muss die Messerschneide (manuell durch den Bediener) in +X-Richtung ausgerichtet werden, damit die Messerspitze genau in die Position der ersten Schnittlinie eintaucht. Diese Polylinien werden dann mit einer |
| Programmversion: | CamBam V1.0, Linux version |
| Link ins englische Forum: | Drag-Knife Plugin im englischen Forum |
