SVG Export Plugin
Das Plugin ermöglicht den Export von Vektorgrafik im SVG Format (Scalable Vector Graphics)
Die folgenden Vorgänge werden von dem Plugin unterstützt.

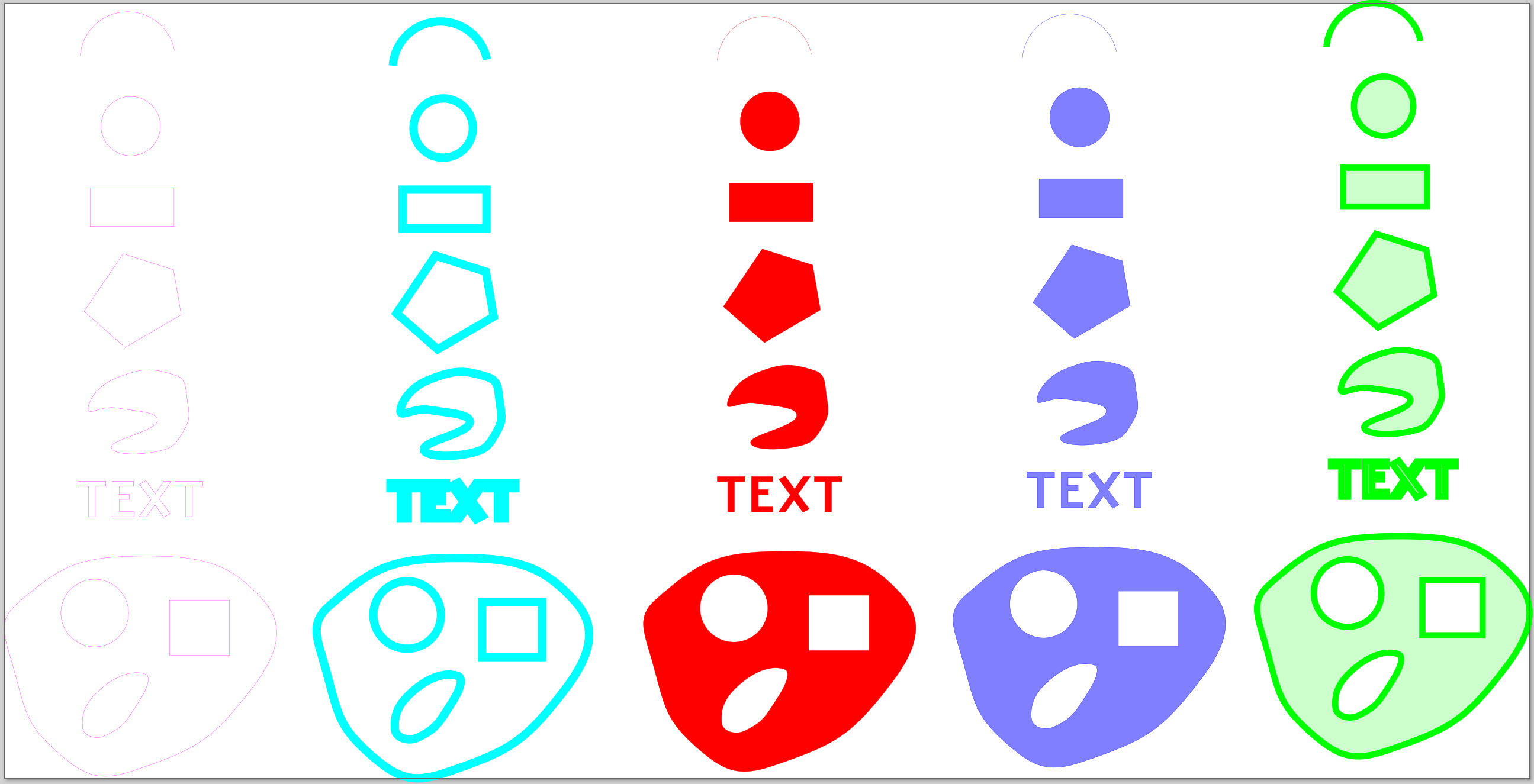

1. Wenn der CamBam Layer ein "x" oder "X" in seinem Tag-Feld hat, werden alle exportierten geschlossenen Objekte auf diesem Layer mit der Farbe des Layers gefüllt.
2. Objekte werden in der gleichen Farbe exportiert wie ihr CamBam-Layer
3. Polylinien, gerade oder mit "Ausbuchtung". Wenn sie geschlossen sind, können sie auch gefüllt werden, werden als Pfad exportiert
4. Spline, wenn geschlossen, können sie auch gefüllt werden, exportiert als 'Pfad'.
5. Polyrectangle, mit oder ohne Eckenradius, kann auch gefüllt werden
6. Linien, z.B. von einem 'explodierten' Polyrectangle
7. Bogen, exportiert als 'Pfad' 8. Kreis, kann gefüllt werden
9. Text, exportiert als 'Text', kann 'normal', 'fett', 'kursiv' sein, kann gefüllt werden
10. exportierte Objekte werden nach ihren CamBam-Ebenen 'gruppiert'
11. Die Linienstärke wird aus der CamBam-Ebene "Stiftbreite" exportiert, wenn sie auf 0 eingestellt ist, wird standardmäßig eine Breite von 0,1 (mm) exportiert
12. betrachtet nur die "sichtbaren" Ebenen
Da Plugin arbeitet nur für CamBam v1.0, ich habe nicht vor, 0.9.8. in Zukunft zu unterstützen. Eine Beispiel-CB-Datei beigefügt.
Das Plugin erscheint unter Datei->Export->zu SVG
| Programmierer: |
EddyCurrent |
| Version/Datum: | Version 5, 1.11.2020 |
| Downloads: | |
| Dokumentation: | Version 5: |
| Programmversion: | CamBam V1.0, Linux version |
| Link ins englische Forum: | SVG Import Plugin on the forum |
