Streamline Plugin

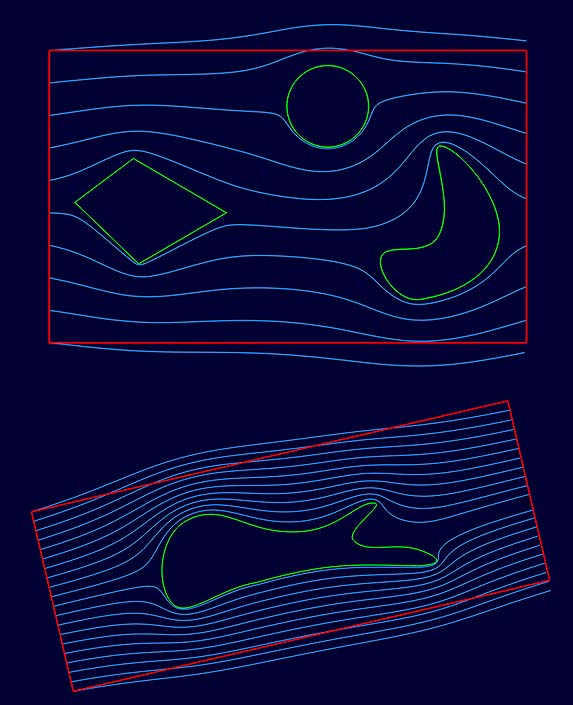

Dieses Plugin zeichnet Stromlinien um Formen (geschlossene Polylinien), die Linien in der Struktur einer Strömung imitieren.
| Programmierer: |
rymaeda |
| Version/Datum: | V 2.1.1 - 27 August 2025 |
| Downloads: | |
| Dokumentation: | • Zuerst werden alle Objekte erzeugt die umströmt werden sollen. Diese Objekte müssen in Polylinien umgewandelt werden und geschlossen sein. • Dann wird ein Poly-Rechteck um die Objekte aufgezogen werden. Dieses darf nicht zu Polylinien gewandelt werden. Dieses Rechteck nennt sich Streamline Box. Es gibt von links nach rechts die Richtung der Streamline-Linien vor. Dreht man das Poly-Rechteck um 45° verlaufen auch die Streamlines um 45° gedreht. • In das Feld "Notizen" dieses Poly-Rechtecks wird die Anzahl der gewünschten Streamline-Linie eingetragen, zum Beispiel 20. • Dann wird das Poly-Rechteck als erstes ausgewählt und danach, mit gedrückter Strg-Taste alle innenliegenden Objekte dazu. • Jetzt wird das Streamline-Plugin aufgerufen. Die Streamline-Linien werden erzeugt. • Die Streamlines können mit einer Gravur-Mop graviert werden. |
| Programmversion: | CamBam V1.0, Linux version |
| Link ins englische Forum: | StreamLines plugin on the forum |
